Як підключити вилку до кабеля правильно та безпечно

Правильний монтаж штепсельної вилки є критично важливим аспектом для забезпечення стабільної роботи побутових приладів та пожежної безпеки оселі. Навіть незначне послаблення контактів безпосередньо впливає на опір у ланцюзі, що призводить до надмірного виділення тепла. Надійне з’єднання запобігає перегріву кабелю та виникненню короткого замикання, яке часто стає причиною пожеж. Розуміння технології підключення дозволяє не лише відновити техніку, а й гарантувати безпечну експлуатацію електромережі. Знання основних принципів монтажу допомагає уникнути оплавлення ізоляції та виходу з ладу дорогих пристроїв через нестабільне живлення. Якісно виконана робота гарантує довговічність контактної групи та мінімізує ризики іскріння під час навантаження.

Підготовка необхідного інвентарю та приладдя

Для якісного монтажу необхідно підготувати базовий набір ручного інструменту. Від точності вибору інвентарю залежить не лише швидкість роботи, а й механічна міцність створюваного електричного з’єднання.

Перелік ручного інструменту:

• Викрутки. Використовуйте шліцову або хрестову залежно від типу гвинтів на корпусі та клемах.
• Кусачки. Необхідні для рівного обрізання жил та вкорочування кабелю до потрібної довжини.

Окрім стандартних інструментів, професіонали використовують спеціалізоване приладдя для роботи з ізоляцією. Це дозволяє уникнути пошкодження мідних провідників, що критично для збереження пропускної здатності кабелю. Якщо ви плануєте часто займатися подібними роботами, варто придбати якісні інструменти на сайтах epicentrk.ua або rozetka.com.ua.

Спеціальне приладдя для електромонтажу:

• Ніж або стрипер. Служать для акуратного зняття зовнішньої та внутрішньої ізоляції без пошкодження металу.
• Мультиметр. Дозволяє перевірити цілісність провідників та відсутність замикань після завершення монтажу.
• Фазометр. Допомагає визначити фазний дріт у розетці для правильного орієнтування вилки, якщо це необхідно.

Використання якісного інструменту значно знижує ймовірність помилок. Наприклад, стрипер дозволяє зняти оболонку одним рухом, не зачіпаючи тонкі дротики багатожильного проводу. Мультиметр забезпечує впевненість у відсутності внутрішнього обриву або короткого замикання перед першим ввімкненням приладу в мережу. Важливо переконатися, що ручки всіх інструментів мають діелектричне покриття для безпеки майстра під час роботи з електротехнікою. Наявність ліхтарика також буде корисною, якщо робота проводиться в умовах недостатнього освітлення біля стаціонарних розеток.

Конструктивні особливості та види штепсельних роз’ємів

На ринку представлені різні конструкції роз’ємів, які підбираються під конкретні умови експлуатації та тип електромережі в будинку. Вибір моделі залежить від потужності пристрою та наявності контуру заземлення.

Порівняння основних типів вилок:

Розбірні вилки складаються з двох частин корпусу, контактних штирів та притискної планки для фіксації кабелю. На відміну від литих моделей, які встановлюються на заводі, розбірні дозволяють самостійно замінити пошкоджений провід. При виборі важливо звертати увагу на матеріал контактів та якість пластику. Моделі із заземлюючим контактом забезпечують додатковий рівень безпеки, відводячи струм витоку на землю у разі несправності ізоляції всередині побутового приладу. Це особливо актуально для пристроїв із металевим корпусом, таких як холодильники чи пральні машини.

Конструкція вилки повинна забезпечувати надійну механічну фіксацію кабелю, щоб запобігти вириванню жил із контактних клем під час експлуатації.

Підготовка проводу та робота з ізоляцією

Процес починається з підготовки кінця кабелю, який зазвичай належить до марок ПВС або ШВВП. Необхідно діяти обережно, щоб не перерізати жили під зовнішньою оболонкою, оскільки це призведе до зменшення перерізу провідника та його подальшого нагрівання під робочим навантаженням.

Послідовність зачистки кабелю:

1. Зняття оболонки. Видаліть 30 — 50 мм зовнішньої ізоляції за допомогою ножа або стрипера.
2. Оголення жил. Зніміть 8 — 10 мм ізоляції з кожного окремого кольорового дроту.
3. Скручування дротиків. Щільно скрутіть тонкі мідні волокна пальцями для надання їм цілісної форми.

Для багатожильних проводів вкрай бажано використовувати спеціальні наконечники або гільзи, які надійно обтискають мідь та значно покращують площу контакту в клемі.

Технологія зачистки вимагає точності: ніж слід тримати під кутом, як при застругуванні олівця, щоб не зробити випадковий круговий надріз на металі. Пошкоджена жила може зламатися при першому ж згині під час збирання корпусу. Якщо ви використовуєте гільзи (НШВІ), підберіть їх відповідно до перерізу провідника. Це виключить розпушування жил під гвинтовим затискачем та забезпечить щільне прилягання, що важливо для потужних споживачів енергії. Завжди перевіряйте, щоб після зняття ізоляції довжина оголеної частини відповідала глибині отвору в контактному штирі вилки.

Маркування та колірна ідентифікація жил

Стандартні кольори провідників:

Міжнародні стандарти маркування створені для того, щоб будь-який користувач міг однозначно визначити роль кожного дроту. Це запобігає небезпечним помилкам та коротким замиканням під час монтажу електрообладнання.

У стандартній однофазній мережі 230V жовто-зелений дріт завжди приєднується до центральної заземлюючої клеми вилки. Фаза та нуль підключаються до двох основних штирів. Порядок підключення фази та нуля для більшості побутових приладів не є критичним, проте для професійного обладнання та деяких типів опалювальних котлів дотримання полярності може бути обов’язковою вимогою виробника.

Знання кольорів дозволяє швидко орієнтуватися в схемі живлення пристрою. Коричневий колір сигналізує про наявність небезпечного потенціалу, тоді як синій забезпечує зворотний шлях для струму. Якщо в кабелі відсутній жовто-зелений провід, це означає, що прилад має подвійну ізоляцію і не потребує заземлення. У такому разі використовується двополюсна вилка без додаткових контактів. Завжди звіряйтеся з документацією приладу, якщо кольори проводів відрізняються від загальноприйнятих стандартів, що іноді трапляється у кабелях застарілого зразка.

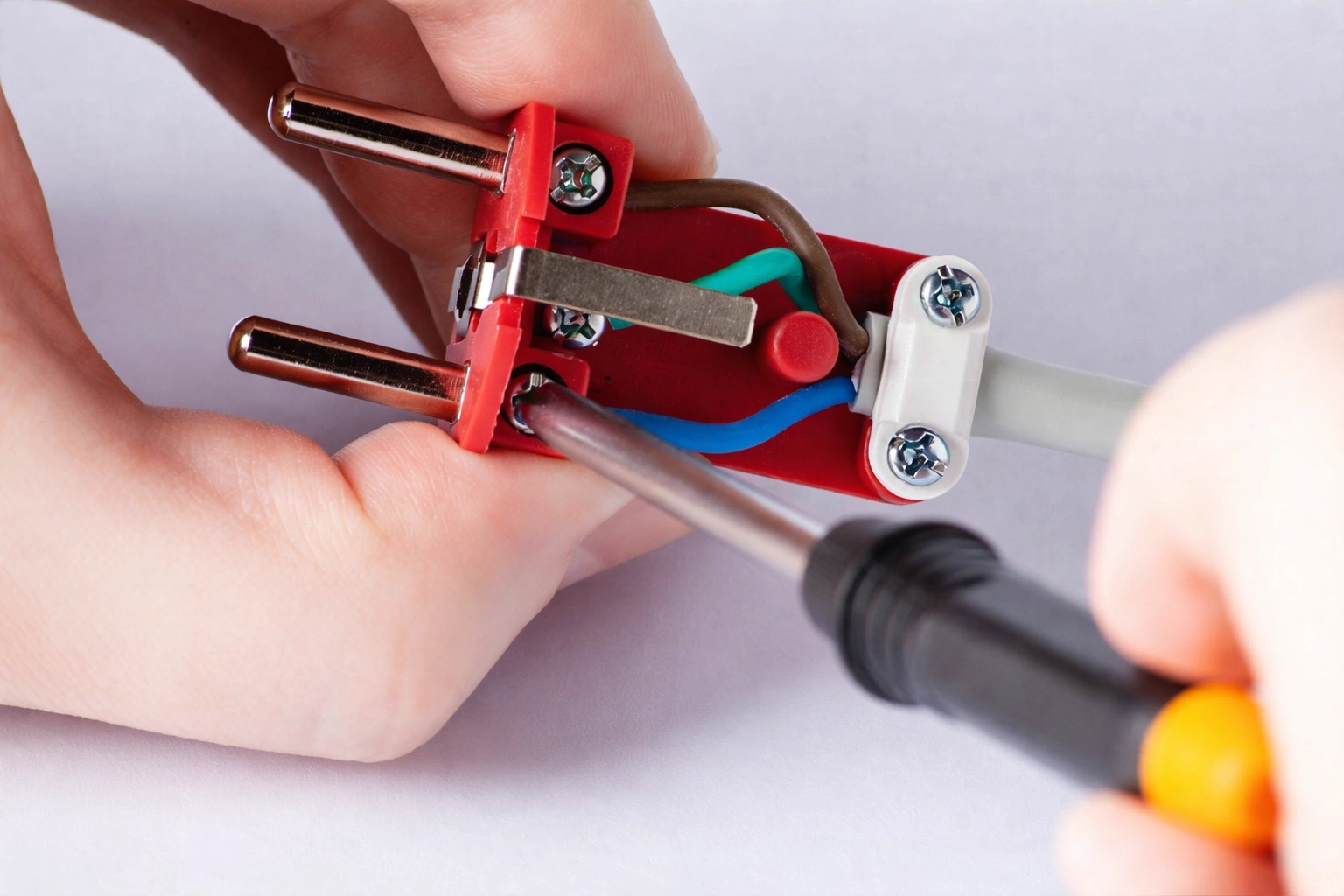

Правила фіксації жил у клемах

Після підготовки жил можна переходити до їх кріплення в механізмі вилки. Важливо забезпечити такий рівень затяжки, щоб дріт не рухався всередині клеми, але при цьому не був перетиснутий до стану критичної деформації.

Етапи монтажу жил:

1. Заведення фази та нуля. Вставте зачищені кінці коричневого та синього проводів у бокові затискачі штирів.
2. Підключення заземлення. Жовто-зелений дріт зафіксуйте на спеціальній центральній або верхній клемі.
3. Затягування гвинтів. Використовуйте викрутку для максимально щільної фіксації кожного з’єднання.

Формування петлі дроту навколо гвинта за годинниковою стрілкою запобігає виштовхуванню мідних жил під час закручування, що гарантує надійність контакту.

Кожна жила повинна заходити в контактне гніздо на всю глибину оголеної частини. Слідкуйте за тим, щоб ізоляція не потрапляла під притискну шайбу гвинта, оскільки це призведе до поганого контакту та небезпечного нагрівання. Якщо конструкція вилки передбачає плоскі притискні пластини, просто вставте рівну жилу та міцно затисніть її. Для круглих клем без пластин краще зробити невеликий гачок на кінці дроту, що збільшить корисну площу дотику металів. Ретельна перевірка кожного гвинта після первинної затяжки є обов’язковим етапом професійного монтажу.

Зверніть увагу на відсутність “вусів” — окремих тонких дротиків, що стирчать із клеми. Навіть один такий дротик може стати причиною короткого замикання, торкнувшись сусіднього контакту або металевих елементів корпусу. Після фіксації злегка потягніть за кожен дріт окремо, щоб переконатися, що він надійно тримається в клемі і не вислизає під зусиллям. Це гарантує стійкість з’єднання до вібрацій та випадкових механічних впливів під час переміщення приладу.

Закріплення кабелю та збирання корпусу

Останнім етапом монтажу всередині вилки є надійна фіксація зовнішньої оболонки кабелю. Це запобігає передачі механічних зусиль безпосередньо на електричні контакти при випадковому натягуванні проводу.

Елементи фіксації корпусу:

Внутрішня пластикова або металева скоба повинна утримувати кабель саме за його зовнішню ізоляцію, а не за окремі кольорові жилки. Це критично для безпеки, адже при випадковому ривку за провід основне навантаження має припадати на корпус вилки, а не на електричні клеми. Після затягування скоби встановіть верхню кришку корпусу та закрутіть центральний гвинт. Перевірте, щоб у місці виходу кабелю не було великих щілин, а сам провід сидів щільно та не провертався навколо своєї осі під час використання.

Тестування та перевірка безпеки

Перед тим як увімкнути пристрій у розетку, необхідно провести візуальний та технічний контроль виконаної роботи. Переконайтеся, що зовні не видно оголених ділянок міді, а половинки корпусу прилягають одна до одної без зазорів. Використання омметра або мультиметра в режимі “продзвонки” дозволяє виключити найнебезпечнішу помилку — коротке замикання між штирями вилки. Торкніться щупами обох штирів: прилад не повинен подавати звуковий сигнал або показувати нульовий опір, якщо вимикач на самому приладі знаходиться в положенні “вимкнено”.

Контрольні дії після монтажу:

• Візуальний огляд. Перевірка цілісності корпусу та відсутності зовнішніх дефектів.
• Тест на розрив. Контроль надійності фіксації проводу в захисному хвостовику.
• Температурний контроль. Перевірка нагріву контактів після 5 хвилин роботи приладу.

Перше ввімкнення варто проводити обережно. Після підключення до мережі та запуску приладу під робочим навантаженням почекайте кілька хвилин, а потім обережно торкніться корпусу вилки рукою. Вона повинна залишатися холодною або бути лише ледь теплою залежно від споживаної потужності підключеної техніки.

Якщо ви відчуваєте запах горілого пластику або помітили іскріння всередині розетки, негайно вимкніть живлення. Це ознака поганого контакту, який потребує негайної перевірки та повторної затяжки гвинтів. Не ігноруйте ці симптоми, адже вони вказують на потенційну загрозу займання.

Успіх процедури залежить від суворого дотримання послідовності дій: від вибору правильного перерізу кабелю до надійного затискання кожної клеми. Якісно підключена вилка не лише відновлює працездатність техніки, а й виключає ризики іскріння чи оплавлення розетки, що робить домашню електромережу прогнозованою та безпечною для щоденного використання незалежно від потужності підключених пристроїв. Уважне ставлення до дрібниць, таких як використання наконечників чи правильне вкладання жил, гарантує, що з’єднання прослужить роками без потреби в ремонті.
