Як перевірити реле холодильника мультиметром та за зовнішніми ознаками

Пускозахисне реле — це ключовий вузол холодильного агрегату, що відповідає за коректну активацію компресора та його страхування від критичних перевантажень. Коли цей компонент виходить із ладу, термодинамічний цикл припиняється, що загрожує не лише швидким псуванням продуктів, а й ризиком повного перегоряння дороговартісного двигуна.

Розуміння алгоритму самостійної перевірки деталі дозволяє власнику чітко локалізувати несправність ще на етапі дефектовки. Це виключає потребу в оплаті послуг майстра лише за виявлення очевидної проблеми, яку можна діагностувати вдома, точно визначивши причину зупинки апарату без залучення сторонньої допомоги.

Ознаки некоректної роботи пускозахисного механізму

Несправність пускозахисного вузла зазвичай проявляється через специфічну поведінку холодильника, яку важко переплутати з іншими поломками. Найпоширенішим симптомом є характерне клацання реле, після якого двигун намагається стартувати, але охолодження так і не починається. Це свідчить про те, що ланцюг намагається замкнутися, проте через підгорілі контакти або механічне заклинювання соленоїда пуск блокується.

В інших випадках компресор може працювати лише 2–5 секунд, після чого миттєво вимикається через спрацювання теплового захисту, що рятує обмотки від критичного перегріву під час невдалої спроби запуску. Технічний стан системи можна оцінити за непрямими ознаками, що вказують на порушення цілісності котушки або деградацію напівпровідника.

Якщо ви спостерігаєте періодичне гудіння без фактичного результату, це прямий сигнал до перевірки електричних параметрів пускової системи. Важливо розуміти зв’язок між спрацюванням біметалевої пластини та несправністю пускової котушки, оскільки постійні спроби запуску під високим струмом безповоротно пошкоджують ізоляцію двигуна. Відсутність реакції приладу на зміну налаштувань терморегулятора також часто вказує на розрив ланцюга саме в блоці реле.

Типові прояви несправності реле:

• Періодичне гудіння. Агрегат видає звук роботи двигуна без фактичного старту циклу охолодження.
• Металеві звуки. Чітко чутно скрегіт або повторювані клацання при спробі замикання внутрішніх контактів.
• Надмірне нагрівання. Корпус у зоні розташування клем стає гарячим через поганий електричний контакт.
• Відсутність реакції. Пристрій не реагує на перемикання режимів терморегулятора або зміну температури.

Відмінності між індукційними та напівпровідниковими моделями

Сучасні холодильники комплектуються двома основними типами пускових механізмів, які кардинально відрізняються принципом дії та своєю внутрішньою конструкцією. Індукційні (електромагнітні) реле базуються на використанні соленоїда, що фізично притягує сердечник для короткочасного замикання контактів пускової обмотки при подачі напруги. Натомість новіші агрегати, особливо імпортного виробництва, частіше оснащені позисторними пристроями.

Конструктивна різниця визначає і методику діагностики: якщо в старих зразках із соленоїдом часто можна просто зачистити контакти або перевірити вільний хід пружини, то позисторні реле зазвичай потребують перевірки цілісності керамічної таблетки. Під час огляду важливо звертати увагу на стандартне маркування виводів, що використовуються для підключення до обмоток компресора: S (Start — пускова), R (Run — робоча) та C (Common — загальний вивід). Розуміння цієї схеми дозволяє точно ідентифікувати точки для прикладання щупів мультиметра.

Правила техніки безпеки та підготовка інструментарію

Будь-яка діагностика електрообладнання вимагає суворого дотримання заходів безпеки для запобігання ураженню струмом або пошкодженню електронних модулів. Перед початком демонтажу захисної кришки реле необхідно обов’язково витягнути вилку з розетки та почекати кілька хвилин. Якщо в електричній схемі холодильника присутній пусковий або робочий конденсатор, його слід попередньо розрядити, оскільки накопичена енергія може завдати відчутного удару навіть після повного відключення агрегату.

Повна ізоляція робочої зони та використання інструментів з діелектричним покриттям є критичними умовами, оскільки залишкова напруга на компонентах може сягати значних величин. Для проведення якісної перевірки знадобиться базовий набір приладів: цифровий мультиметр з функцією вимірювання опору, набір викруток та дрібнозернистий шліфувальний папір. Наявність ліхтарика допоможе детально оглянути важкодоступну зону біля компресора, де зазвичай накопичується пил та бруд. Рекомендується сфотографувати розташування дротів перед тестуванням.

Зовнішні ознаки пошкодження корпусу та контактної групи

Візуальна дефектовка починається з ретельного огляду зовнішнього пластикового кожуха на предмет деформацій або зміни кольору. Будь-які сліди підгоряння, оплавлення пластику або темні плями свідчать про критичне перегрівання внаслідок короткого замикання чи хронічно поганого електричного контакту. Якщо корпус має специфічний різкий запах гару, це вказує на внутрішнє руйнування ізоляції або термічне пошкодження клемної колодки, що робить подальшу експлуатацію деталі небезпечною.

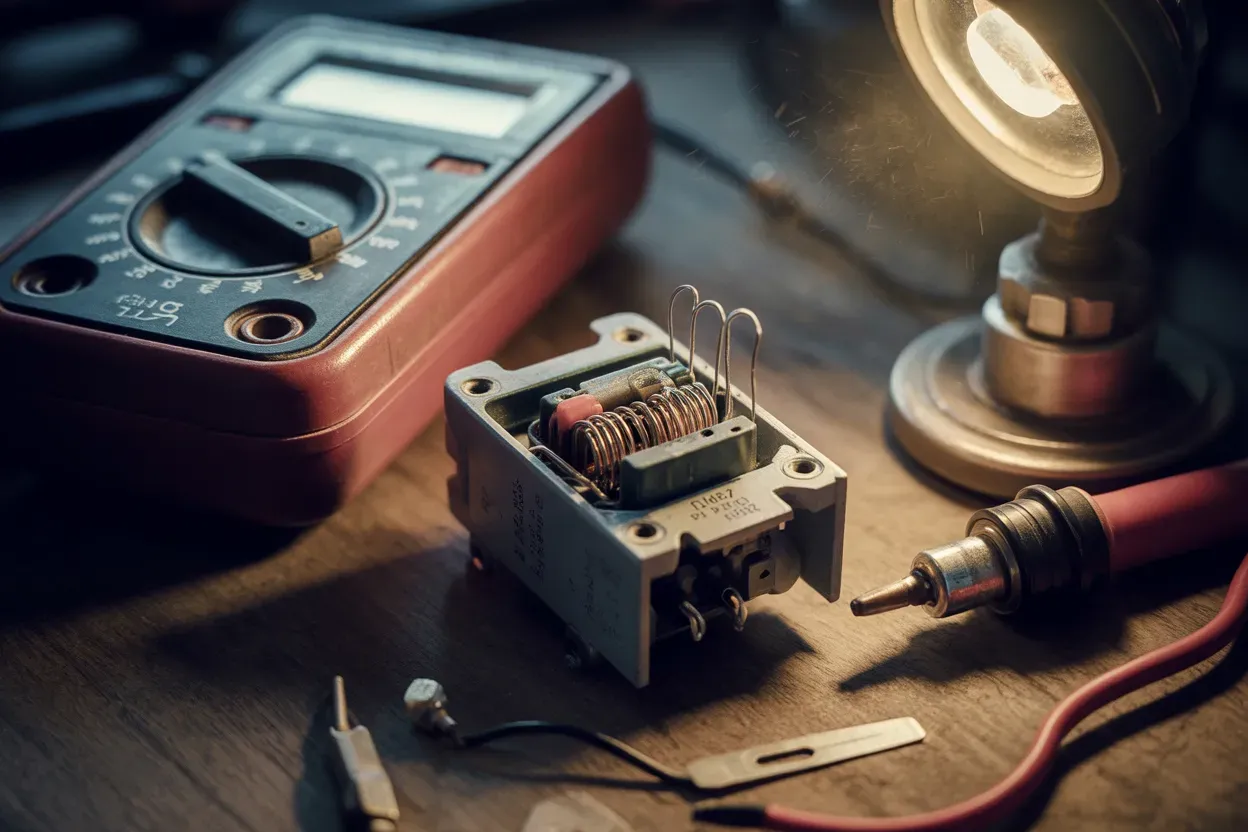

Наступним кроком є аналіз стану клем на предмет корозії та окислення, що часто стає причиною підвищеного опору. У моделях індукційного типу необхідно перевірити внутрішній стан механізму: сердечник соленоїда повинен рухатися абсолютно вільно під власною вагою, а поворотна пружина має зберігати свою пружність. Якщо при легкому струшуванні реле в руці чути звук розбитих дрібних деталей або характерне торохтіння, це є прямою ознакою руйнування внутрішніх елементів або відриву контактних пластин.

Особливу увагу слід приділити контактним п’ятакам всередині індукційних моделей, які з часом можуть прикипіти один до одного в замкненому стані. Таке злипання призводить до того, що пускова обмотка компресора залишається під напругою навіть після завершення розгону двигуна, що неминуче веде до його перегріву. Якщо при візуальному огляді виявлено шар нагару на контактних поверхнях, їх необхідно акуратно зачистити шліфувальним папером до появи металевого блиску.

Вимірювання електричного опору тестером

Електрична перевірка дозволяє отримати об’єктивні дані про стан внутрішніх ланцюгів, які неможливо оцінити лише за зовнішнім виглядом. Для початку налаштуйте мультиметр у режим омметра, обравши діапазон вимірювання до 200 Ом. Перед початком маніпуляцій обов’язково перевірте працездатність самого тестера, замкнувши щупи між собою — екран має показати нульове або близьке до нього значення. Переконайтеся, що контакти реле чисті, оскільки навіть тонкий шар оксиду може суттєво спотворити результати.

Продзвонювання котушки індукційного реле на предмет обриву проводиться шляхом заміру опору між вхідною клемою живлення та виходом, що йде на пускову обмотку компресора. Якщо на екрані приладу з’являється символ “1”, “OL” або нескінченність, це однозначно вказує на розрив мідного провідника всередині соленоїда. Також важливо перевірити відсутність короткого замикання на корпус: один щуп прикладається до будь-явого виводу реле, а інший — до його металевої основи.

Алгоритм перевірки цілісності електричного ланцюга:

1. Продзвонювання котушки. Заміряйте опір індукційного реле між входом та виходом на пускову обмотку для виявлення розривів.
2. Тестування контактної пари. Перевірте провідність контактів у нормальному та перевернутому положенні для гравітаційних моделей.
3. Аналіз теплового захисту. Виконайте замір опору нагрівальної спіралі, що відповідає за захист двигуна від перевантаження.
4. Контроль ізоляції. Переконайтеся, що струм не пробиває на металевий корпус деталі при контакті зі щупом тестера.

Конкретні цифри мають вирішальне значення: для справної котушки опір зазвичай становить від 10 до 50 Ом залежно від потужності конкретного агрегату. Якщо при тестуванні гравітаційного реле в перевернутому стані контакти не замикаються, це свідчить про заклинювання сердечника або сильне підгоряння поверхонь. Будь-які суттєві відхилення, такі як занадто низький опір (близько 1–2 Ом), можуть вказувати на міжвиткове замикання, що потребує заміни вузла на новий.

Діагностика цілісності керамічного елемента

Діагностика сучасних напівпровідникових реле має свою специфіку, оскільки в їхній конструкції відсутні рухомі механічні частини, котушки та сердечники. Головним об’єктом дослідження стає керамічна таблетка (позистор), яка знаходиться всередині пластикового корпусу. З часом під впливом високих пускових струмів та термічних навантажень кераміка може тріскатися або повністю розсипатися, втрачаючи здатність пропускати струм у холодному стані.

Етапи перевірки напівпровідникового реле:

• Демонтаж корпусу. Обережно розберіть захисний кожух, якщо це передбачено конструкцією пристрою.
• Огляд таблетки. Ретельно перевірте керамічний елемент на наявність мікротріщин, сколів або перетворення в порошок.
• Замір опору. Прикладіть щупи мультиметра безпосередньо до робочих поверхонь напівпровідникового елемента.

У справному стані при кімнатній температурі (близько +20°C) опір позистора має коливатися в межах від 10 до 30 Ом. Якщо тестер показує значення в кілька сотень Ом або одиниці кОм, це свідчить про глибоку деградацію напівпровідника, що унеможливлює нормальний пуск компресора. Суттєве перевищення показників або повна відсутність провідності є сигналом до заміни деталі. Також характерною ознакою поломки часто є специфічний запах гару та наявність дрібного чорного пилу всередині корпусу.

Самостійна діагностика пускозахисного реле є важливим етапом відновлення техніки, проте вона не завжди стає фінальним кроком у ремонті. Відповідь на питання про доцільність втручання залежить від точності отриманих вимірів: якщо реле справне, а холодильник не працює, проблема криється глибше — у самому компресорі або витоку фреону. Коректна робота пускового вузла є фундаментом безпечної експлуатації, тому впевненість у його справності дозволяє уникнути зайвих витрат.
