Трифазні електромережі зазвичай обслуговують об’єкти з високим рівнем енергоспоживання, тому точність фіксації даних тут має критичне значення. На відміну від побутових однофазних систем, будь-яка похибка в розрахунках може призвести до значних фінансових переплат або формування штучної заборгованості.
Розуміння специфіки інтерфейсу сучасних приладів серії НІК дозволяє споживачеві не лише вчасно звітувати перед постачальником, а й ефективно контролювати власні витрати енергоресурсів у реальному часі.
Особливості конструкції та маркування приладів НІК

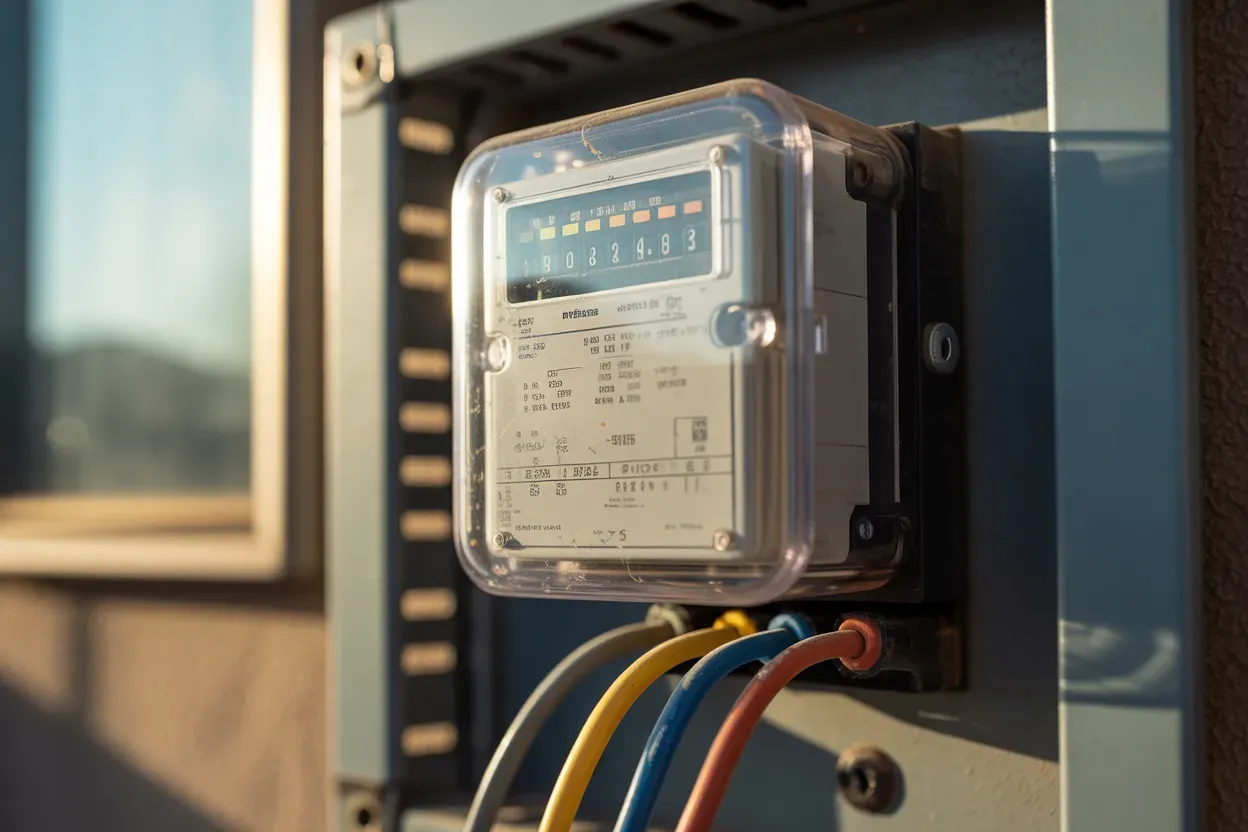

На українському ринку представлено кілька поколінь трифазних пристроїв обліку, які різняться за принципом виведення інформації. Найбільш поширеними є моделі серій 2301 та 2303, що можуть бути укомплектовані як класичним електромеханічним барабаном, так і сучасним рідкокристалічним дисплеєм. Для коректної ідентифікації типу вашого приладу варто звернути увагу на лицьову панель, де вказано ключові технічні характеристики: заводський номер, рік випуску, клас точності, а також номінальну напругу ($3 \times 220/380$ В) та силу струму.
Основні елементи візуального інтерфейсу:
- Тип табло. Це можуть бути механічні ролики з цифрами або LCD-екран із програмними кодами.
- Заводське маркування. Назва моделі (наприклад, НІК 2303 АРК1) визначає функціональні можливості приладу.
- Світлова індикація. Система світлодіодів, що сигналізують про наявність напруги у кожній із трьох фаз.
- Інформаційні поля. Місце розташування серійного номера, який має збігатися з номером у паспорті пристрою.
- Одиниці виміру. На корпусі обов’язково зазначено позначення kWh (кВт·год) для активної енергії.
Правила підрахунку цифр на механічному табло
Зчитування даних із роликового індикатора здається простою справою, проте саме тут споживачі найчастіше припускаються помилок, які призводять до викривлення звітності. Головне правило полягає в чіткому розмежуванні цілих значень та десятих частин кіловат-години. У трифазних лічильниках НІК механічного типу останній ролик зазвичай відокремлений комою на панелі або має контрастне кольорове оформлення (червоне вікно), що вказує на дробову частину числа.
При фіксації показників необхідно записувати цифри зліва направо, ігноруючи ті, що йдуть після коми або розташовані в кольоровій рамці. Якщо лічильник має 6 розрядів, а останній з них є дробовим, то для подачі звіту беруться лише перші 5 цифр. Важливо розуміти, що механічні коліщатка обертаються безперервно, тому якщо цифра знаходиться у процесі зміни, слід записувати ту, яка вже майже повністю з’явилася у віконці.
Порівняння форматів відображення даних:
| Кількість розрядів | Тип розподілу | Що вносити в квитанцію |
|---|---|---|
| 6 (5 цілих + 1 дробовий) | Останнє вікно червоне або після коми | Перші 5 цифр |
| 6 (всі цілі) | Відсутня кома та кольорова рамка | Усі 6 цифр |
| 7 (6 цілих + 1 дробовий) | Кома перед останнім знаком | Перші 6 цифр |
Перегляд параметрів на рідкокристалічному моніторі
Сучасні електронні лічильники НІК обладнані багатофункціональними LCD-дисплеями, які здатні відображати десятки різних параметрів. За замовчуванням більшість моделей працює у циклічному режимі — інформація на екрані автоматично змінюється кожні 5–10 секунд. Це дозволяє споживачеві побачити загальний обсяг споживання, поточну дату, час та активний тариф без жодних додаткових маніпуляцій.
Якщо ж потрібно знайти конкретне значення швидше, можна скористатися кнопкою «Перегляд» або «Ввід» (залежно від модифікації), натискаючи її до появи потрібного індексу. Під час зняття показників з електронного табло критично важливо переконатися у відсутності індикаторів помилок, таких як напис «Error» або «Err», оскільки вони свідчать про технічну несправність або спроби несанкціонованого втручання в роботу вимірювального вузла.
Для того, щоб не сплутати поточне споживання з іншими даними (наприклад, часом), звертайте увагу на одиниці виміру, що з’являються у правому куті екрана. Тільки значення з позначкою «kWh» або «кВт·год» є показниками електроенергії. Якщо на екрані відображаються цифри без цієї позначки, ймовірно, ви бачите поточну потужність у мережі, напругу по фазах або дату, які не використовуються для розрахунків за тарифом.
Розшифровка інформаційних індексів за тарифними зонами
Багатотарифні прилади обліку використовують систему кодів OBIS, що дозволяє розділяти спожиту енергію на різні часові періоди. Це особливо актуально для користувачів, які перейшли на систему «день/ніч», щоб заощаджувати кошти в нічний час. При знятті даних необхідно орієнтуватися на малі цифри у лівій або верхній частині дисплея, які вказують, який саме тип накопиченої енергії відображається у цей момент.
Послідовність перемикання основних кодів:
- Код 1.8.0. Загальна сума накопиченої електроенергії за всіма тарифними зонами від моменту введення лічильника в експлуатацію.
- Код 1.8.1. Обсяг енергії, спожитої за першим тарифом (зазвичай це «день» для двозонного обліку).
- Код 1.8.2. Обсяг енергії, спожитої за другим тарифом (відповідає нічному періоду з 23:00 до 07:00).
- Код 1.8.3. Використовується у тризонних тарифах для фіксації споживання у напівпіковий період.
Відповідність індексів типу споживання:
| Код на екрані | Тип показника | Часовий проміжок (для 2 зон) |
|---|---|---|
| T1 (1.8.1) | Денний тариф | 07:00 — 23:00 |
| T2 (1.8.2) | Нічний тариф | 23:00 — 07:00 |
| Total (1.8.0) | Загальний підсумок | Цілодобово |
Контроль технічного стану за допомогою світлових сигналів
Корпус трифазного лічильника НІК оснащений світлодіодними індикаторами, які виконують роль діагностичного інструмента. Найважливішим є індикатор з підписом «Impulse» (або «imp/kWh»). Його миготіння прямо пропорційне інтенсивності використання електрики: чим більше приладів увімкнено в мережу, тим частіше спалахує світлодіод. Якщо всі електроприлади в домі вимкнені, а індикатор продовжує активно миготіти, це може свідчити про наявність витоку струму або стороннього підключення до вашої мережі.
Окрему увагу слід приділяти сервісним індикаторам «Втручання» та «Земля». Світлодіод «Втручання» активується у разі впливу на лічильник потужним магнітним полем або спроби відкриття клемної кришки. Індикатор «Земля» сигналізує про нерівність струмів у фазному та нульовому проводах, що часто трапляється при пошкодженні ізоляції або некоректному монтажі внутрішньої проводки. Постійне горіння цих сигналів є приводом для виклику електрика або звернення до оператора системи розподілу.
Під час кожного зняття показників обов’язково оглядайте фізичний стан приладу. Перевіряйте цілісність пломб енергопостачальної компанії (зазвичай це свинцеві або пластикові засувки з відтиском) та антимагнітних наклейок. Будь-які тріщини на корпусі, сліди оплавлення біля контактів або пошкодження захисного скла є критичними дефектами. Своєчасне виявлення таких проблем допоможе уникнути звинувачень у порушенні правил користування електроенергією та великих штрафів.
Регулярна фіксація даних із трифазного лічильника НІК гарантує відповідність нарахованих сум фактичному споживанню, виключаючи розрахунки «за середнім показником». Враховуючи високу потужність трифазних мереж, навіть кілька днів некоректного обліку можуть суттєво вплинути на сімейний чи корпоративний бюджет. Уважне ставлення до кодів на дисплеї та контроль технічного стану приладу створюють надійну базу для прозорих відносин із постачальником енергії та дозволяють уникати будь-яких прихованих переплат.
